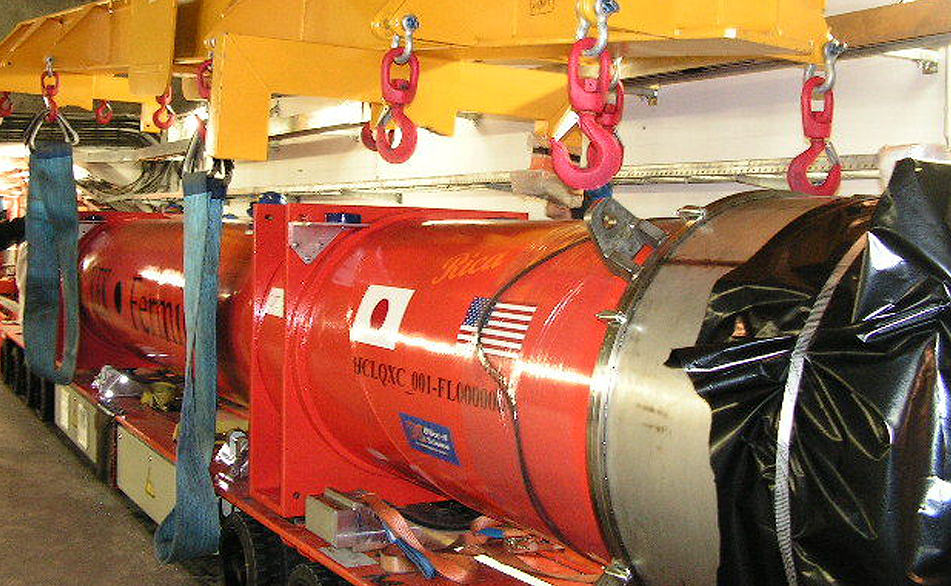

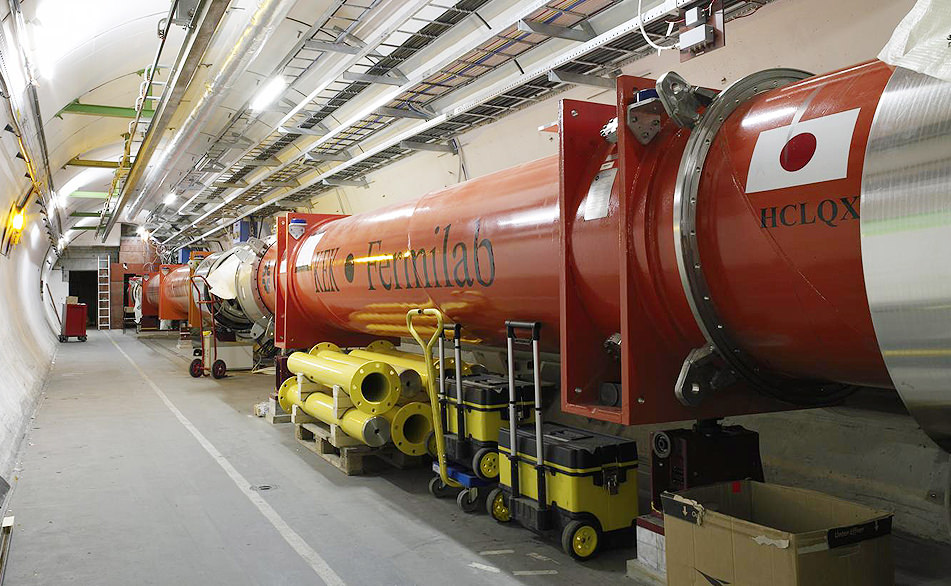

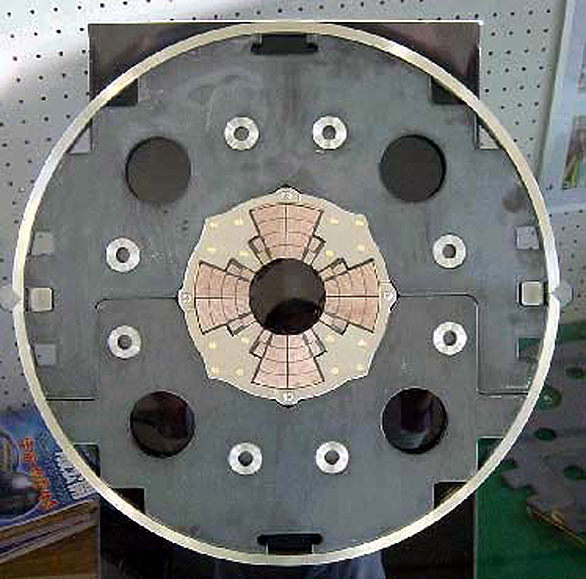

陽子の衝突頻度を高める鍵となるのがビームをどこまで強く絞れるかという点です。そこで、ATLAS、CMS実験等の4カ所のビーム衝突点の両側に各4台の四極磁石（合計32台）を設置しました。四重極磁場は、磁石がNSNSと交互に90度ずらして並んだ構造で、中心には磁場はありませんが、外側へ行くほど急激に強くなります。そこに陽子を入れると、外側にいる粒子が中心に向かう力が働き、絞り込まれます。この装置の開発は高エネルギー加速研究機構（日本）とFermilab（米国）が半分ずつ分担しました。日本では東芝が製造し、2005年に18台の生産と検査を完了しました。

LHC建設に貢献した主な日本企業

古河電気工業	超伝導ケーブル
新日本製鐵	双極電磁石の特殊ステンレス材
東芝	収束用超伝導四極電磁石
JFEスチール	電磁石用非磁性鋼材
カネカ	電磁石用ポリイミド絶縁テープ
IHI（+Linde）	低温ヘリウムコンプレッサー
